Garis besar topik

  • Assalamualaikum Wr.Wb.

    Selamat datang di Mata Kuliah "SISTEM DIGITAL [SKO21408]" Program Studi Sistem Komputer, Fakultas Ilmu Komputer Darmajaya. Mata Kuliah ini memiliki beban 2SKS Praktek dan 2SKS Teori.

    Selamat mengikuti perkuliahan ini dengan baik. Tetap semangat dalam menuntut Ilmu.
    Semoga kalian BOSAN dengan kelas saya sehingga tidak bertemu dengan saya kembali di semester berikutnya dengan Mata Kuliah yang sama, namun RINDU untuk bertemu saya kembali di Mata Kuliah yang berbeda.

    Semoga kita semua selalu diberikan Kesehatan dan Kemudahan dalam menuntut Ilmu. Amin.



    Wassalamualikum Wr.Wb.

  • Pertemuan ke 1

    Materi

    Pokok bahasan pada pertemuan ke 1:

    • Perkenalan Dosen dan Mahasiswa/i
    • Kontrak Kuliah
    • Pengenalan MK Sistem Digital
    • Capaian MK

  • Pertemuan ke 2

    Materi

    Pokok bahasan pada pertemuan ke 2:

    • Bilangan Biner
    • Bilangan Oktal
    • Bilangan Desimal
    • Bilangan Hexa Desimal

    • Materi Berkas PDF
      Siswa harus
      Tandai selesai

      Silahkan unduh materi untuk belajar.

      1.1 MB · Diunggah 12/03/26, 12:21

  • Pertemuan ke 3

    Materi

    Pokok bahasan pada pertemuan ke 3:

    • Konversi Bilangan Biner to Oktal
    • Konversi Bilangan Biner to Desimal
    • Konversi Bilangan Biner to Hexa Desimal

  • Pertemuan ke 4

    Materi

    Pokok bahasan pada pertemuan ke 4:

    • Tabel kebenaran Gerbang AND
    • Tabel kebenaran Gerbang NOT
    • Tabel kebenaran Gerbang OR
    • Kombinasi Gerbang NAND, NOR, XOR dan XNOR

  • Pertemuan ke 5

    Materi

    Pokok bahasan pada pertemuan ke 5:

    • Gerbang Logic AND
    • Konsep kerja pada Gerbang AND
    • Praktikum gerbang AND menggunakan IC 74HC08

  • Pertemuan ke 6

    Materi

    Pokok bahasan pada pertemuan ke 6:

    • IC 7408 untuk gerbang AND
    • IC 7432 untuk gerbang OR
    • IC 7404 untuk gerbang NOT


  • Pertemuan ke 7

    Materi

    Pokok bahasan pada pertemuan ke 7:

    • IC 7400 untuk gerbang NAND
    • IC 7402 untuk gerbang NOR
    • IC 7486 untuk gerbang XOR
    • IC 74266 untuk gerbang XNOR


  • Pertemuan ke 8

    UTS

    UTS PRAKTIKUM.

    Buatlah sebuah rangkaian digital menggunakan IC 7408, 2 push button, dan 1 LED dengan ketentuan sebagai berikut:

    • Gunakan 2 push button sebagai input.
    • Gunakan 1 LED sebagai output.
    • IC yang digunakan adalah IC 7408.
    • LED harus menyala hanya jika kedua push button ditekan secara bersamaan.
    • Jika hanya satu tombol ditekan atau tidak ada tombol ditekan, LED harus mati.

    Komponen yang Digunakan

    • 1 buah IC 7408
    • 2 buah push button
    • 1 buah LED
    • 1 buah resistor LED 220╬⌐
    • 2 buah resistor pull-down 10K╬⌐
    • Breadboard
    • Kabel jumper
    • Catu daya 5V


    • UTS Sistem Digital Kuis
      Siswa harus
      Tandai selesai

      Silahkan kerjakan UTS berikut.

  • Pertemuan ke 9



    Materi

    Pokok bahasan pada pertemuan ke 9:

    • IC 7400 untuk gerbang NAND
    • IC 7402 untuk gerbang NOR
    • IC 7486 untuk gerbang XOR
    • IC 74266 untuk gerbang XNOR



  • Pertemuan ke 10



    Materi

    Pokok bahasan pada pertemuan ke 9:

    • IC 7400 untuk gerbang NAND
    • IC 7402 untuk gerbang NOR
    • IC 7486 untuk gerbang XOR
    • IC 74266 untuk gerbang XNOR



  • Pertemuan ke 11



    Materi

    Pokok bahasan pada pertemuan ke 11:

    • Pengembangan Pemahaman Rangkaian Kombinasi Gerbang Logika



  • Pertemuan ke 12



    Materi

    Pokok bahasan pada pertemuan ke 12:

    • Pengembangan Pemahaman Rangkaian Kombinasi Gerbang Logika



  • Pertemuan ke 13



    Materi

    Pokok bahasan pada pertemuan ke 13:

    • Gerbang NOR

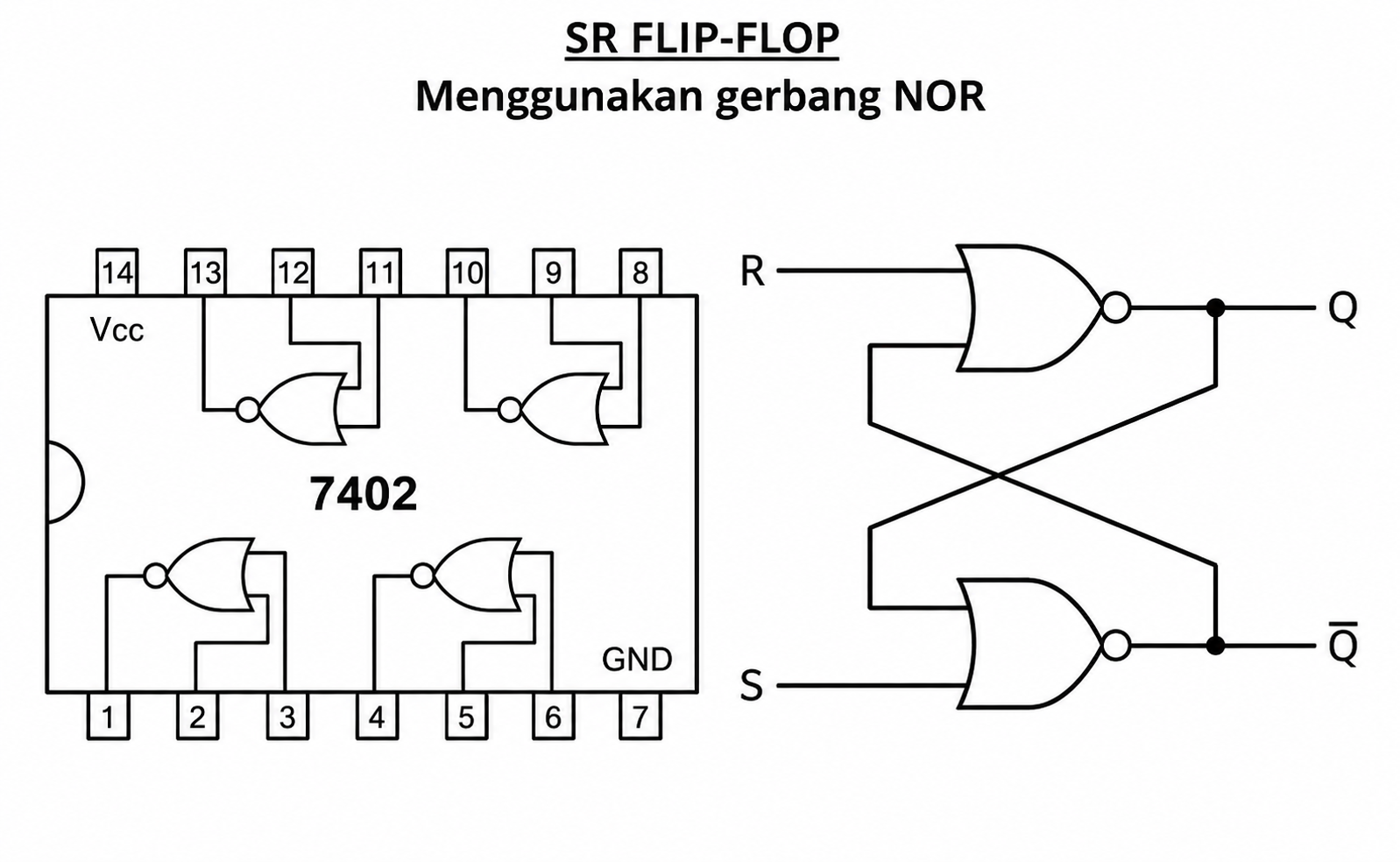

    • Membuat rangkaian Flip-Flop menggunakan gerbang NOR
    • Analisa input output pada rangkaian gerbang NOR


    Silahkan isi tabel uji coba berikut :

    S R Q1 Q2
    1 0
    0 0
    0 1
    0 0
    1 1
    0 0

  • Pertemuan ke 14



    Materi

    Pokok bahasan pada pertemuan ke 14:

    • Menyusun rangkaian Counter Up
    • Analisa kinerja rangkaian

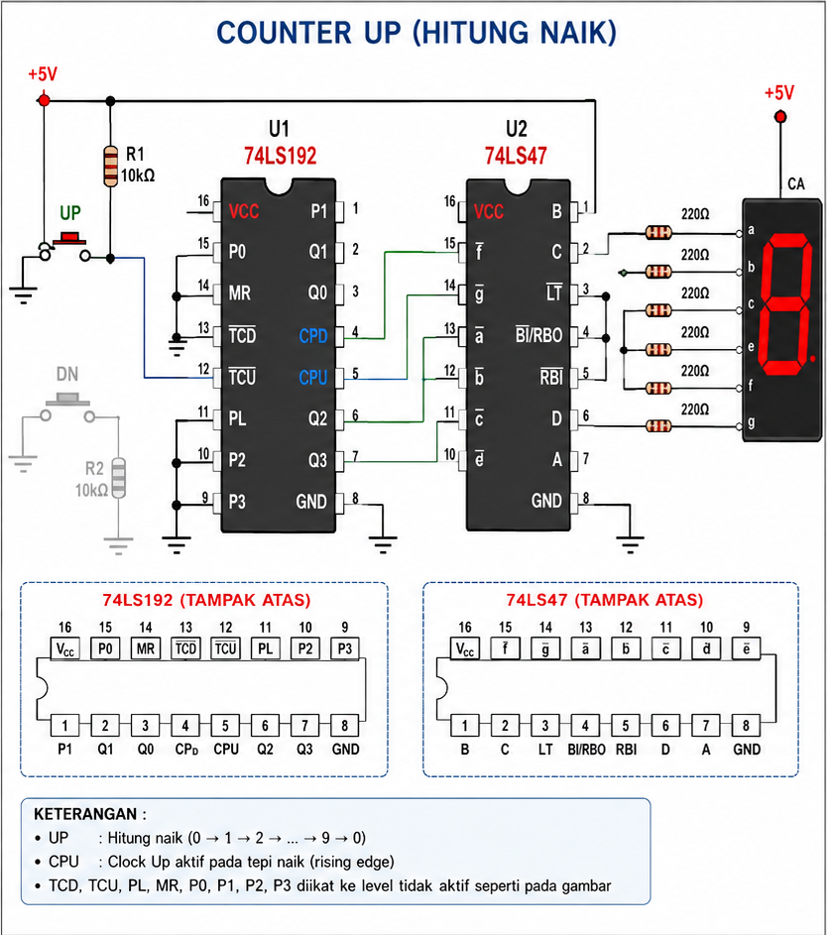

    Rangkai rangkaian counter up berikut :


  • Pertemuan ke 15



    Materi

    Pokok bahasan pada pertemuan ke 15:

    • Menyusun rangkaian Counter Down
    • Analisa kinerja rangkaian

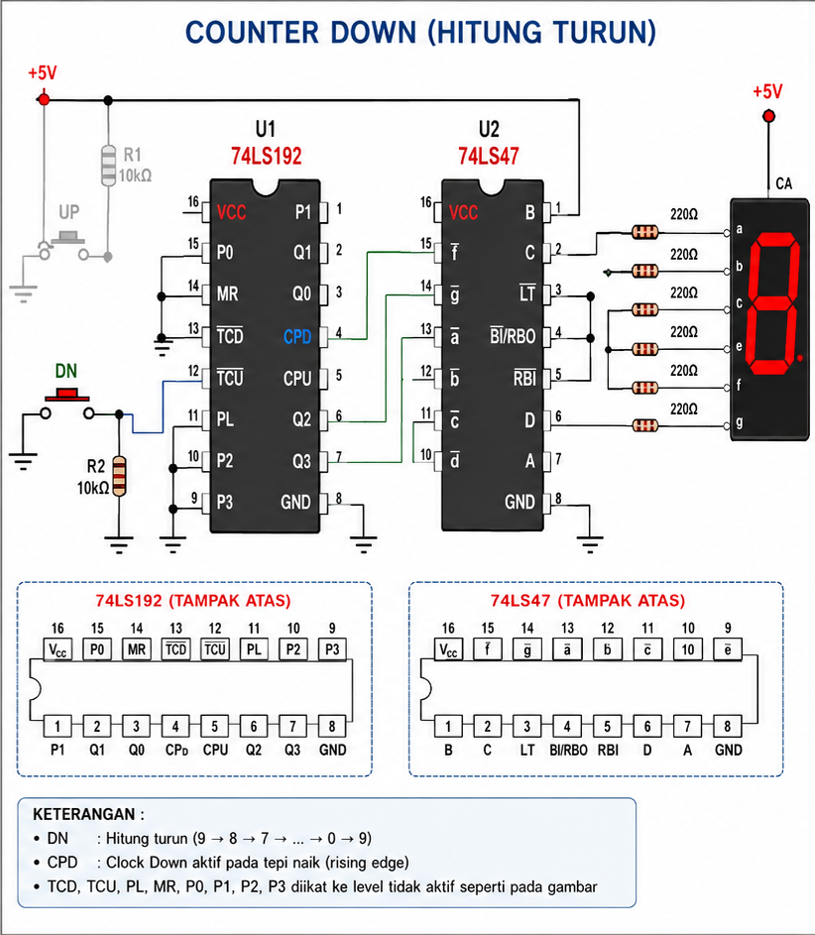

    Rangkai rangkaian counter down berikut :


  • Pertemuan ke 16



    UAS

    Pokok bahasan pada pertemuan ke 16:

    • Ujian Akhir Semester

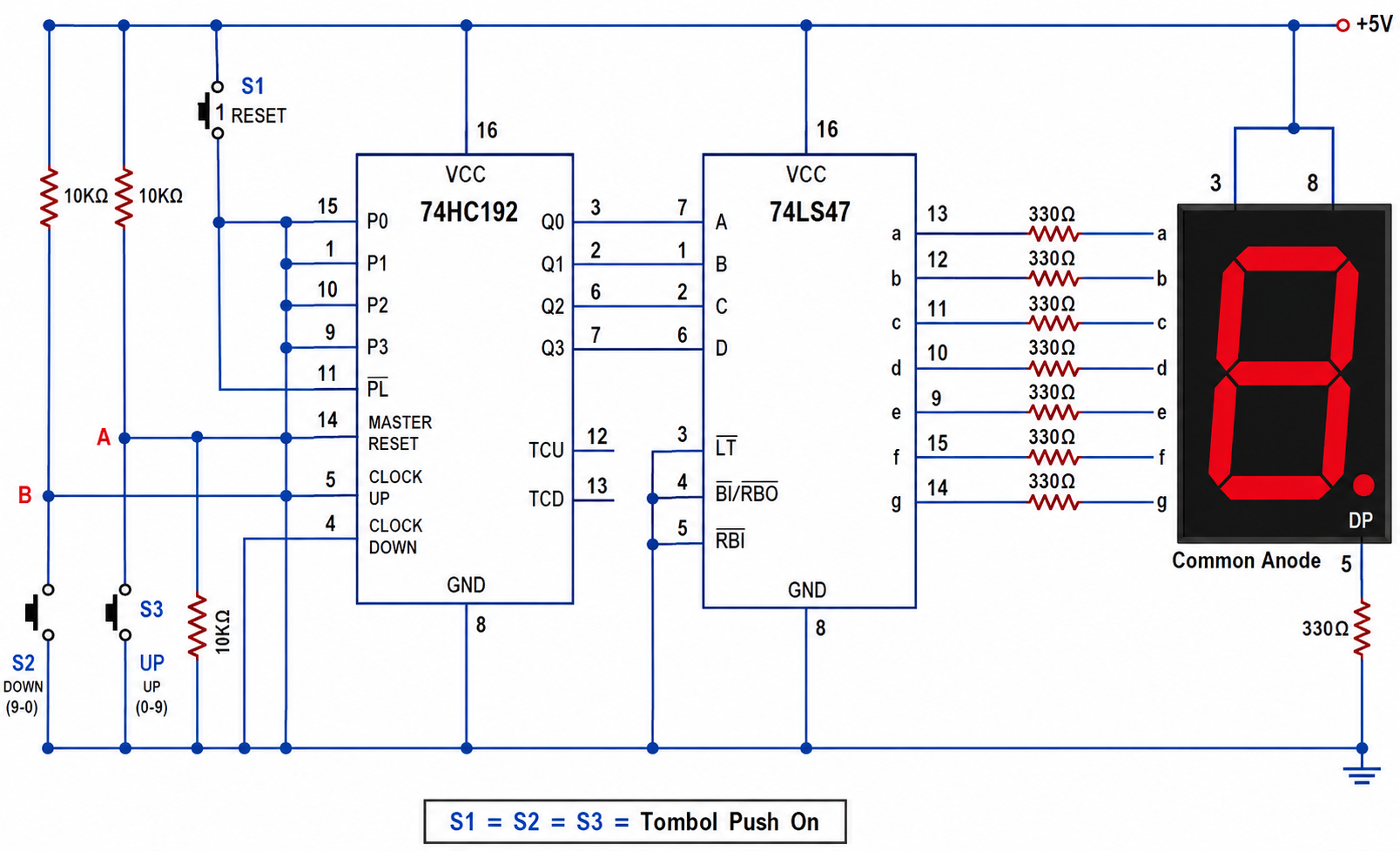

    Buatlah Project rangkaian counter UpDown dengan gambar dan komponen yang digunakan sebagai berikut:



    Komponen :

    • IC 74LS192 (1 pcs)
    • IC  74LS47 (1 pcs)
    • Seven Segmen COMON ANODA (1 pcs)
    • Resistor 220 / 330 Ohm (7 pcs)
    • Resistor 10 KOhm (2 pcs)
    • Push button (2 pcs)
    • PCB bolong ukuran 1 mm (1 pcs)
